Systemy pomiarowe do obrabiarek

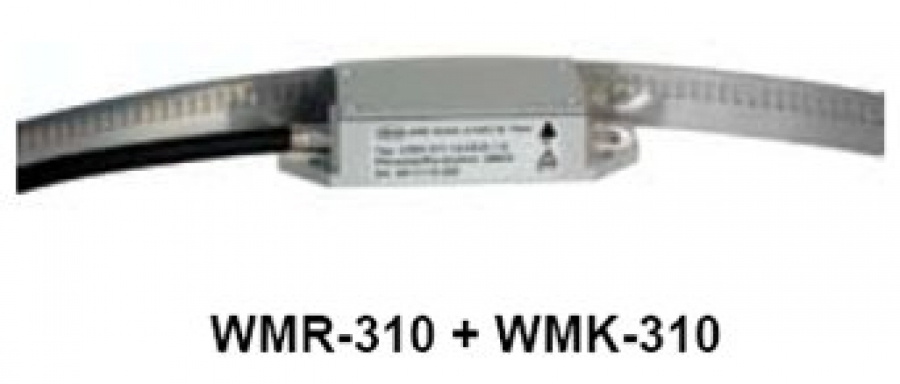

Opis: Obrotowy system pomiarowy z zintegrowanym z głowicą pomiarową układem interpolacyjnym do szerokiego zastosowania w pomiarach kątowych, do zastosowań w geometrycznie ograniczonych miejscach z umieszczeniem głowicy od wewnętrznej strony taśmy pomiarowej. Występuje razem z kołowymi taśmami pomiarowymi o podziałce skali pomiarowej 3 mm. Posiadają wysokie rozdzielczości, wysoką odporność na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp.), tolerują duże bicia promieniowe powierzchni walcowych (+/- 0,3 mm) oraz mają dużą maksymalną prędkość obrotową pomiaru - do 70000 obr/min. Występuje 8 standardowych wykonań kołowych taśm pomiarowych (170, 240, 256, 300, 341, 360, 480 i 512 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót. Skierowane są głównie do zastosowań w miejscach umożliwiających umieszczenie głowicy pomiarowej jedynie od wewnętrznej strony obrotowej powierzchni walcowej oraz dużych średnic pomiaru. Istnieje możliwość kompensacji błędu pomiaru do 2" przy użyciu układów CHS i MHS. Pierścienie pomiarowe posiadają konwencjonalne i kodowane punkty referencyjne. Głowice pomiarowe charakteryzują się wysokimi współczynnikami interpolacji (analogowy x1/4/8/10/25/32 - sygnał 1 Vpp i cyfrowy x4/5/8/10/25/50/250/1000 - sygnał TTL/RS422). Pozwala to na uzyskiwanie bardzo wysokich rozdzielczości pomiarów.
