Systemy pomiarowe do obrabiarek

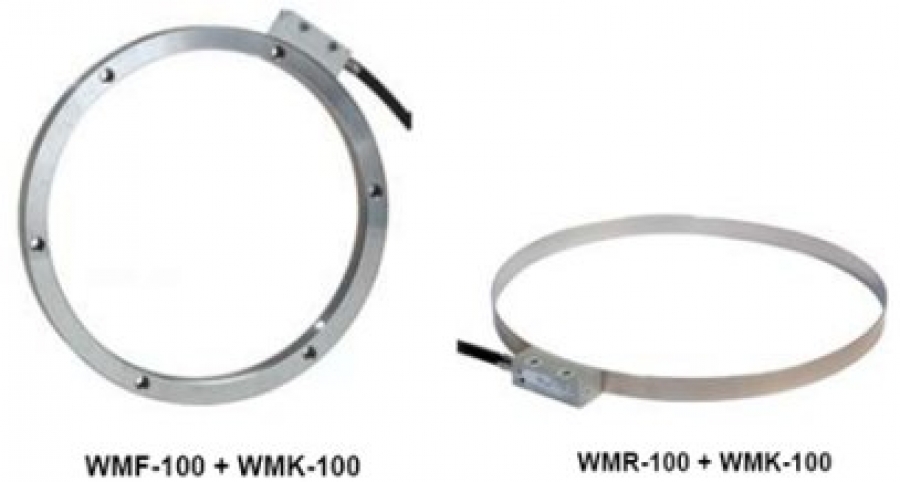

Miniaturowy, obrotowy system pomiarowy z oddzielonym układem interpolacyjnym od głowicy pomiarowej (stanowią fabryczną parę) do zastosowań w geometrycznie ograniczonych miejscach. Występuje 6 standardowych wykonań pierścieni pomiarowych WMF (256, 360, 512, 720, 900 i 1024 linii/1 obrót), 8 standardowych wykonań kołowych taśm pomiarowych WMR-100 (256, 360, 512, 720, 900, 1024, 1440 i 2048 linii/obr.) i 6 standardowych wykonań kołowych taśm pomiarowych WMR-1050 (512, 720, 1024, 1440, 1800 i 2048 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót. Przetworniki przeznaczone są do dokładnych pomiarów kątowych z najwyższymi rozdzielczościami i o wysokiej odporności na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp). Skierowane są głównie do zastosowania do stołów obrotowych wszelkich typów, osi napędowych, wrzecionowych itp. Istnieje możliwość kompensacji błędu pomiaru do 2" przy użyciu układów CHS i MHS. Pierścienie pomiarowe możliwe są w wykonaniach jako pierścienie stalowe (w dwóch wykonaniach szerokości pierścienia) lub okrągłych taśmach pomiarowych (do osadzenia na częściach maszyn dla oszczędności miejsca). Pierścienie pomiarowe posiadają konwencjonalne i kodowane punkty referencyjne. Głowice pomiarowe charakteryzują się wysokimi współczynnikami interpolacji (analogowy x1/4/8/10/25/32 - sygnał 1 Vpp, i cyfrowy x4/5/8/10/25/50/250/1000 - sygnał TTL/RS422). Pozwala to na uzyskiwanie bardzo wysokich rozdzielczości pomiarów.
