Systemy pomiarowe do obrabiarek

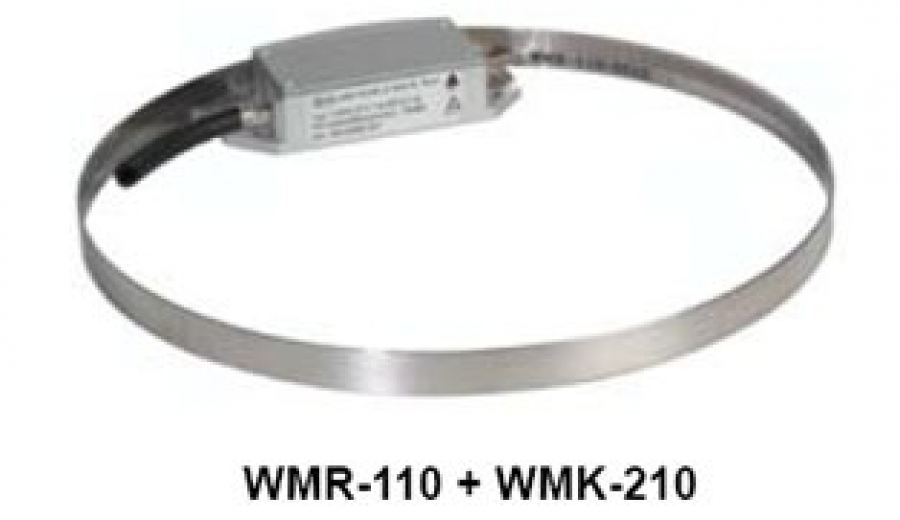

Opis: Obrotowy system pomiarowy z zintegrowanym z głowicą pomiarową układem interpolacyjnym do szerokiego zastosowania w pomiarach kątowych, do zastosowań w geometrycznie ograniczonych miejscach z umieszczeniem głowicy od wewnętrznej strony taśmy pomiarowej. Występuje w 6 standardowych wykonaniach kołowych taśm pomiarowych (512, 720, 900, 1024, 1440, 2048 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót. Przetworniki przeznaczone są do dokładnych pomiarów kątowych z najwyższymi rozdzielczościami i o wysokiej odporności na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp.). Skierowane są głównie do zastosowań w miejscach umożliwiających umieszczenie głowicy pomiarowej jedynie od wewnętrznej strony obrotowej powierzchni walcowej. Istnieje możliwość kompensacji błędu pomiaru do 2" przy użyciu układów CHS i MHS. Pierścienie pomiarowe posiadają konwencjonalne i kodowane punkty referencyjne. Głowice pomiarowe charakteryzują się wysokimi współczynnikami interpolacji (analogowy x1/4/8/10/25/32 - sygnał 1 Vpp, i cyfrowy x4/5/8/10/25/50/250/1000 - sygnał TTL/RS422). Pozwala to na uzyskiwanie bardzo wysokich rozdzielczości pomiarów.
