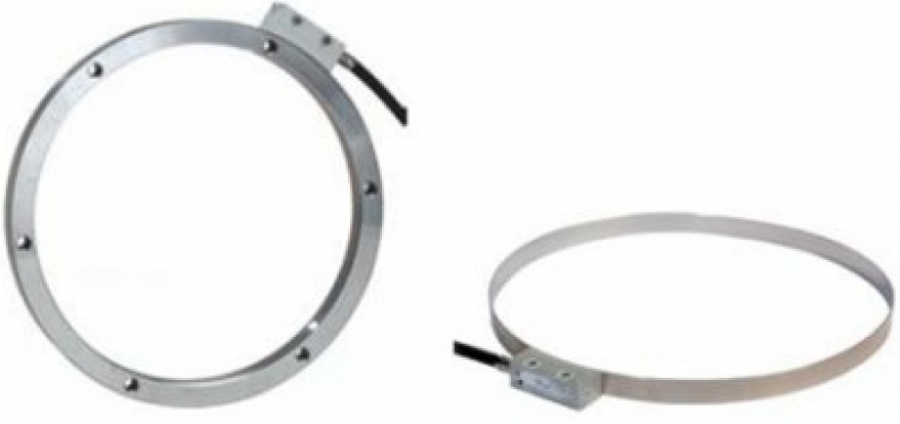

Obrotowy system pomiarowy z zintegrowanym z głowicą pomiarową układem interpolacyjnym do szerokiego zastosowania w pomiarach kątowych, do zastosowań mniej dokładnych i wysokich prędkości obrotowych. Występuje razem z obrotowymi taśmami pomiarowymi o podziałce skali 3 mm. Wykonywane są one na zamówienie. Posiadają wysokie rozdzielczości, wysoką odporność na trudne warunki pracy (zabrudzenia stałe i ciekłe, wibracje, drgania, środowiska wybuchowe itp.) i tolerują duże bicia promieniowe wałów (+/- 0,3mm). Zastosowanie do dużych stołów obrotowych wszelkich typów, osie napędowe, wrzecionowe itp. Występują dwa wykonania głowic pomiarowych: WMK i WMKF. Występuje 8 standardowych wykonań kołowych taśm pomiarowych (170, 240, 256, 300, 341, 360, 480 i 512 linii/obr.) oraz możliwe są wykonania specjalne o innej liczbie linii na 1 obrót.
WMI-300
- Dane techniczne
- Pliki do pobrania
- Zamienniki
- Zadaj pytanie
| Typ skali pomiarowej | WMR-30x | |||||
| Podziałka taśmy pomiarowej | 3 mm | |||||
| Wymiary mechaniczne |  |
|||||
| Typ głowicy pomiarowej | WMK-300, WMKF-300 | |||||
| Opis |
Głowice WMK przeznaczone są do zastosowań z miejscem w płaszczyźnie pierścienia pomiarowego na zamontowanie głowicy pomiarowej zaś WMKF z ograniczeniem miejsca na takie zamontowanie głowicy pomiarowej (wymaga min. 14 mm ponad pierścień pomiaro- wy). Zastosowanie do stołów obrotowych wszelkich typów, osie napędowe, wrzecionowe itp. |
|||||
| Wymiary mechaniczne | WMK-300 | WMKF-300 | ||||
 |
||||||
| Rozdzielczość 1Vpp | liniowa 3000 µm/60 µm | |||||
| Rozdzielczość TTL (RS422) | liniowa 750 µm/0,75 µm | |||||
| Max. prędkość obrotowa | 70000 obr/min | |||||
