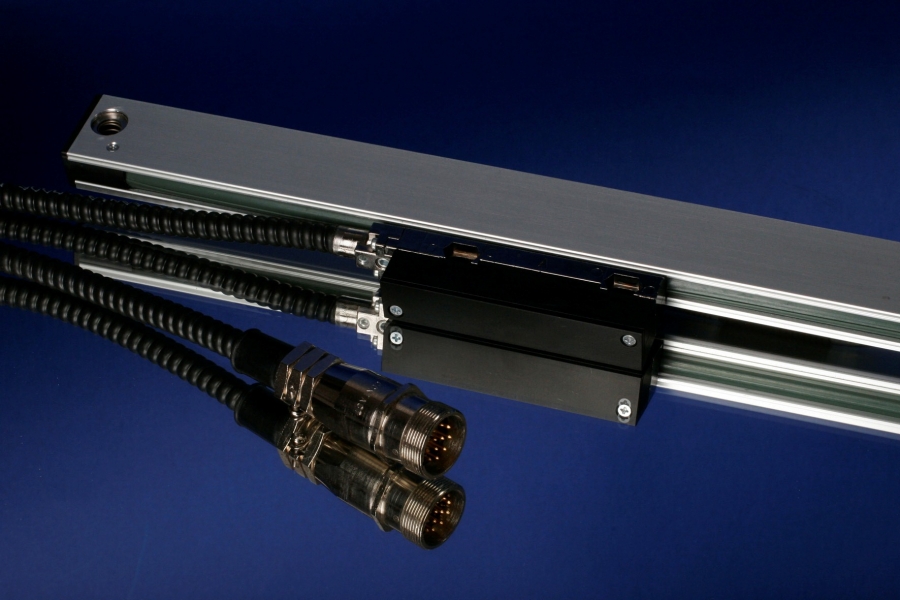

Zastosowanie: Liniał o standardowym przekroju poprzecznym i wysokiej precyzji pomiarowej do zastosowań w obrabiarkach CNC.
TGM 134
- Dane techniczne
- Pliki do pobrania
- Zamienniki
- Zadaj pytanie
| Przekrój poprzeczny | 18 x 32 mm (46 mm) |
| Szczelina ustawcza | 1 +/- 0,3 mm |
| Rozdzielczość (µm) | 0.1 , 0.5 , 1 µm |
| Max. Prędkość | 120 m/min |
| Dokładność | ± 5, ± 3 µm |
| Podziałka skali kreskowej | 20 µm |
| Typowa długość |
70/120/170/220/270/320/370/420/470/520/570/620/720/820/920/ 1020/1140/1240 Z belką montażową (wymagana): 1340/1440/1540/1640/1740/1840/1940/2040 |
| Sygnał wyjściowy | SI - sinusoidalny prądowy 11µA, SV - sinusoidalny napięciowy 1Vpp (1Vss), DS - prostokątny z inwersją sygnałów TTL / RS422A |
| Punkt referencyjny | 1 punkt, 2 punkty, co 10 mm, kodowane punkty referencyjne |
| Długość kabla |
standard 3m (w metalowym pancerzu), przedłużacz wg zamówienia do 20m (sygnał SI), do 50 m (sygnały DS), do 150 m (sygnał SV) |
| Dodatkowe informacje | Karta katalogowa TGM 134 |
