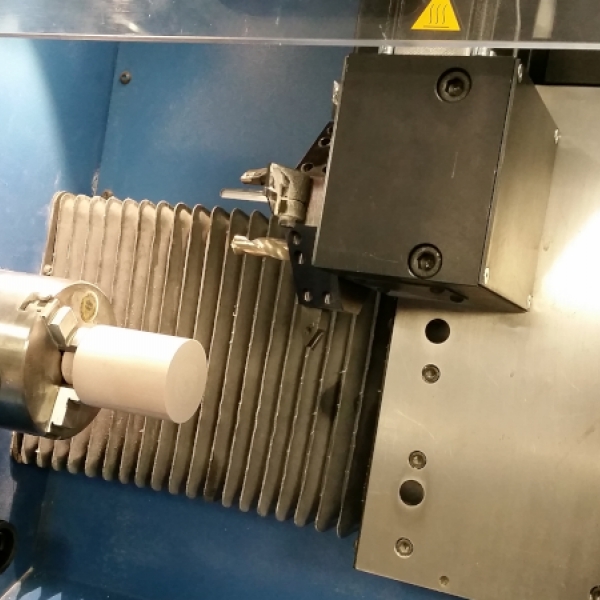

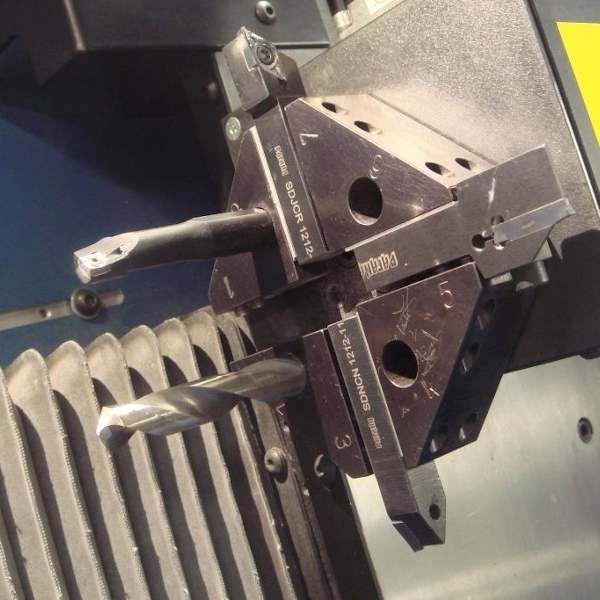

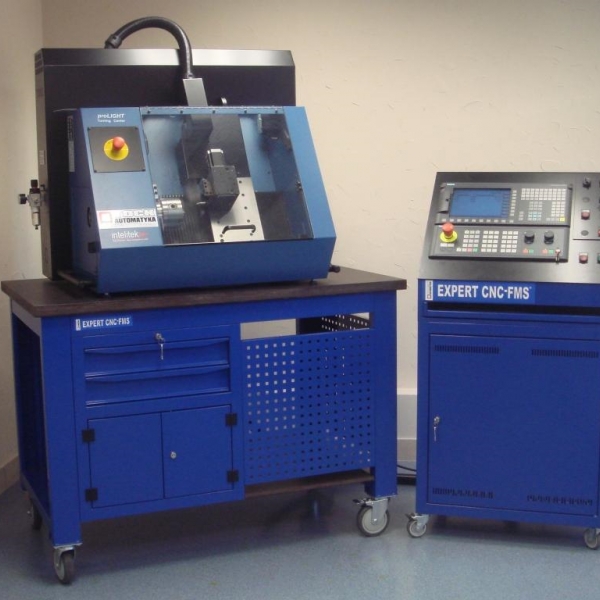

Edukacyjne centrum tokarskie TOCK HTC-3000 produkcji firmy TOCK-AUTOMATYKA KRZYSZTOF TOCZYDŁOWSKI powstało w kooperacji (część mechaniczna obrabiarki) z firmą INTELITEK z USA. W wersji ze sterowaniem SINUMERIK 828D i napędami serwo SINAMICS S120 jest lekką stołową, tokarką CNC sterowaną 2/3D (X, Z i MC1 – wrzeciono). W podstawowej wersji, wyposażona jest w 8-mio pozycyjną automatyczną głowicę narzędziową i 3-szczękowy samocentrujący uchwyt tokarski (opcja: układ pneumatycznego automatycznego systemu wymiany detali w uchwycie oraz podnoszenia i opuszczania osłony przedniej). Obrabiarka sterowana jest sterownikiem CNC typu SINUMERIK 828D firmy Siemens. Wrzeciono obrabiarki ma napęd serwo z bezstopniową regulacją prędkości obrotowej w zakresie 0-3000 obr/min. Na obrabiarce można wykonywać wszystkie operacje technologiczne toczeniem z uwzględnieniem mocy wrzeciona (ok. 1 kW) mocy napędów osiowych i sztywności obrabiarki. Ze względu na głównie edukacyjne przeznaczenie obrabiarki (krótki czas obróbek, niskie zużycie narzędzi i pobór energii) zaleca się obróbki tworzyw modelarskich o gęstości ok. 70g/cm3 lub metali kolorowych. Możliwe jest wykonywanie obróbek: zgrubnych, kształtujących, wykończeniowych i gwintowanie. Obrabiarka jest przeznaczona do obróbek skrawaniem na sucho tj. bez chłodziwa. Z uwagi na trwałość układów napędowych obrabiarki, przesuwy szybkie są specjalnie programowo ograniczone do 2000 mm/min. Obrabiarka posiada obudowaną przestrzeń roboczą z dostępem poprzez otwieraną do góry, przednią osłonę. Szyba osłony jest wykonana z jest wysoko-udarowego tworzywa sztucznego. Osłona posiada elektromagnetyczną blokadę osłony przedniej i czujnik jej otwarcia. Oświetlenie przestrzeni roboczej zapewnia lampa LED. Obrabiarka posiada dwa przyciski awaryjne, jeden na obudowie tokarki i drugi na pulpicie operatorskim.
